全國咨詢電話：400-026-9309
聚丙烯冷纏膠帶，是聚合物冷纏膠粘帶的一種，又名：聚丙烯膠粘帶、網(wǎng)狀纖維聚丙烯（PP）膠粘帶。是由基材、膠層和離型膜三部分組成。該產(chǎn)品我公司2002年引進(jìn)國外先進(jìn)工藝流程，以高強(qiáng)度長期耐陽光照射的網(wǎng)狀增強(qiáng)聚丙烯纖維織物做基材；膠層分別為：由丁基橡膠、聚異丁烯制成的適用于冬春季的低溫型膠粘劑和丁基橡膠與聚異丁烯，改性石油瀝青制成的適用于夏秋季的常溫型膠粘劑兩種。通過熱復(fù)合技術(shù)涂敷，后再復(fù)防粘膜。
聚丙烯冷纏膠帶，其獨(dú)特的強(qiáng)大的粘接性和抗拉性，有效阻止水蒸氣、化學(xué)物質(zhì)的侵入和抵御土壤的應(yīng)力、熱膨脹，緩解防腐層變形，克服造成損傷。為需防腐蝕的物件和需要保護(hù)的材料提供非常優(yōu)異的成效。
網(wǎng)狀纖維聚丙烯（PP）膠粘帶，依據(jù)SY/T0414標(biāo)準(zhǔn)經(jīng)老化試驗(yàn)檢測證明壽命長達(dá)50年之久，曾被列為“國家重點(diǎn)新產(chǎn)品”，被譽(yù)為“防腐涂層材料之冠”。二十多年來在石油、化工、天然氣和城建中的給排水、油氣地埋鋼質(zhì)管道、管件和儲罐防腐蝕保護(hù)和為柔性（礦脂、粘彈體）材質(zhì)防腐層做保護(hù)工程中得到了廣泛應(yīng)用。
| 基材厚度 | 0.30～0.60mm | 膠層厚度 | 0.70～1.20mm |
| 產(chǎn)品厚度 | 1.00～1.80mm | 基材拉伸強(qiáng)度 | ≥60Mpa |
| 對背材剝離強(qiáng)度 | ≥40N/cm | 絕緣電壓 | ≥15KV |
| 體積電阻率 | >1×1012 | 吸水率 | < 0.35% |
| 水蒸汽滲透率24h | < 0.45 mg/cm2 | 耐真菌性 | 良好 |
| 耐細(xì)菌性 | 良好 | 抗沖擊 | ≥ 15J |
a. 基材顏色：黑色
b. 膠帶寬度：50~300mm
c. 膠卷長度：15~120m
d. 卷芯尺寸：38mm、76mm 紙芯或硬紙塑料卷芯
e. 包裝 : 紙箱
f. 按客戶需要定制生產(chǎn)
a. 耐拉伸、耐壓痕、抗磨損、抗沖擊
b. 粘力強(qiáng)，密封嚴(yán)密
c. 耐老化、耐腐蝕、抗電擊
d. 靈活易用，一次成型，節(jié)省成本
a. 防暴曬、防雨淋、防凍保溫、防止壓壞變形。
b. 在運(yùn)輸或存儲中受到-5℃以下暴凍時，需在20℃左右存放48小時再用。
c. 應(yīng)在相對濕度＜75%、溫度5～30℃庫房中存放，并遠(yuǎn)離熱源與明火。
d. 保質(zhì)期限12個月。
a. 施工溫度：-5～+50℃；禁止雨、雪、霧天和風(fēng)沙較大環(huán)境下，濕度＞85%情況下露天施工。
b. 選用聚丙烯冷纏膠帶做防腐蝕層時
防腐表面處理：除銹、除焊渣、除毛刺、清油污和雜物，并保持清潔干燥。符合GB/T 8923要求，手工除銹應(yīng)達(dá)St3級，機(jī)械除銹應(yīng)達(dá)到Sa2.5級。
涂底漆：使用時遠(yuǎn)離火源，攪拌均勻后用干凈毛刷、滾刷或其他機(jī)械方法均勻涂敷。

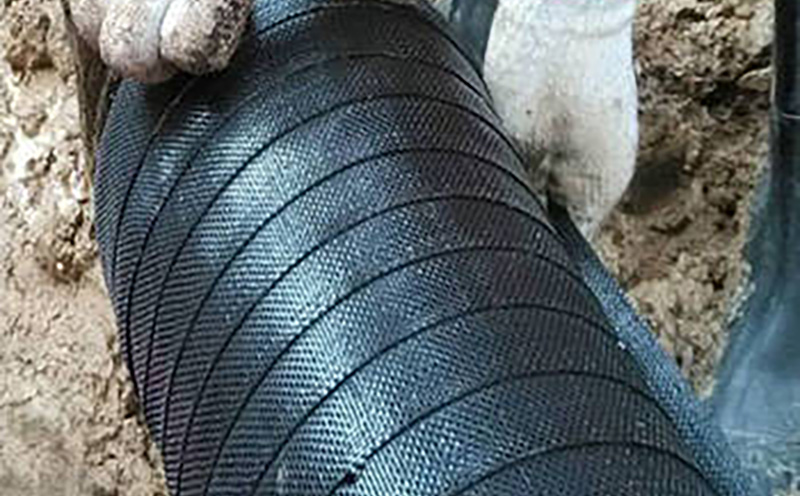

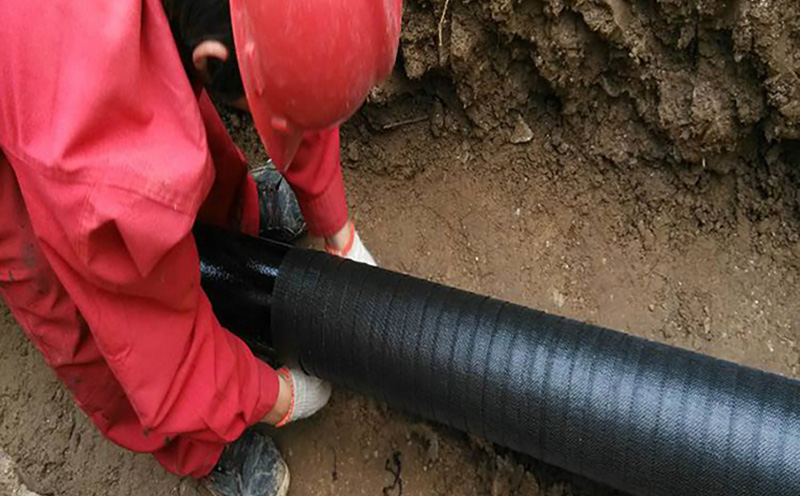

底漆涂刷5~10分鐘表干后即可纏帶。施工過程中要增大網(wǎng)狀纖維聚丙烯（PP)膠粘帶與防腐面的平衡漲力，達(dá)到緊貼于作業(yè)面，實(shí)現(xiàn)包平無空隙、無皺折效果。
選用聚丙烯冷纏膠帶做保護(hù)層使用時可無需底漆，使用方法同上。
版權(quán)所有：山東全民塑膠有限公司
備案號：魯ICP備09078405號-7
魯公網(wǎng)安備 37052102000191號
網(wǎng)站建設(shè)：東營遠(yuǎn)見網(wǎng)絡(luò)
版權(quán)所有：山東全民塑膠有限公司
