全國咨詢電話：400-026-9309

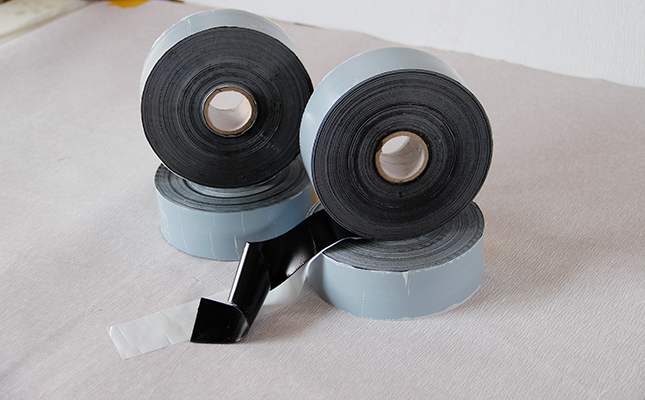

三層結構聚乙烯防腐膠帶，又名：聚乙烯雙面膠防腐帶，產品名稱來原于國外3-PLY TAPE英文直譯。
三層結構聚乙烯防腐膠，是2004我公司應國外客戶要求，在傳統聚乙烯冷纏膠帶基礎上，依據歐洲EN 12068技術標準，自行研制、開發、生產的一種新型聚乙烯冷纏帶。三層結構聚乙防腐膠帶的成型結構為兩面都帶有無溶劑丁基橡膠膠層，中間是聚乙烯糙毛壓延膜。是通過雙機熱涂敷工藝后復離型膜制成。在國外廣泛應用于石油、天然氣、化工等行業和城市建設中的給排水、煤氣埋地鋼質管道的外壁防腐蝕，做內帶（防腐帶）與底漆配合使用，外需纏繞保護帶。近幾年在國內上述行業工程項目中也有采用。
聚乙烯雙面膠防腐帶，已經檢測認定，各項指標優異，大大高于SY/T0414-2017標準要求。多年的專業技術和能力，使得我司成為國內外廣大用戶所認可的三層結構聚乙防腐膠帶生產廠家。
項 目 | T 4762-30 | T 4810-32 | T 4100-40 | T 4110-43 |
總厚度 | 0.762mm | 0.830mm | 1.00mm | 1.10mm |
膠層厚度(外) | 0.251mm | 0.160mm | 0.25mm | 0.41mm |
膠層厚度(內) | 0.251mm | 0.360mm | 0.50mm | 0.50mm |
基材厚度 | 0.250mm | 0.310mm | 0.25mm | 0.19mm |
拉伸強度 | 64.5 N/cm | 72 N/cm | 71 N/cm | 70 N/cm |
伸長率 | 510% | 570% | 550% | 530% |
剪切強度 | 0.054 N/mm2 | 0.060 N/mm2 | 0.060 N/mm2 | 0.060 N/mm2 |
對底漆剛的剝離強度在180 o | ||||
在23 oC | 28 N/cm | 28 N/cm | 28 N/cm | 28 N/cm |
在50 oC | 3.7 N/cm | 3.7 N/cm | 3.7 N/cm | 3.7 N/cm |
外層對內層的剝離強度180 o | ||||
在23 oC | 36 N/cm | 45 N/cm | 50 N/cm | 55 N/cm |
在 50 oC | 4.8 N/cm | 6.0 N/cm | 6.6 N/cm | 8.5 N/cm |
吸水率 | 0.06% | 0.05% | 0.05% | 0.05% |
水蒸氣透過率 | 0.13g/m2·24h | 0.075g/m2·24h | 0.075 g/m2·24h | 0.075g/m2·24h |
絕緣電阻 | 1012 Mohm | 1010 Mohm | 1012Mohm | 1014Mohm |
絕緣強度 | 41 KV/mm | 43 KV/mm | 43 KV/mm | 45 KV/mm |
抗沖擊性 | 15.3N·m | 15.5N·m | 15.3N·m | 15.5N·m |
適用溫度 | -34 ～ +85 oC | |||
a. 顏色：黑色
b. 膠帶寬度：50~300mm
c. 膠卷長度：15~120m
d. 卷芯尺寸：38mm、76mm 紙芯或其他硬質塑料卷芯
e. 包裝：紙箱m2
a. 結構獨特，膠層均勻，大流動性，可自融修復
b. 中間層與兩面膠層粘結力大，不脫膠、不分層
c. 陰極剝離小，增加密封性，降低水蒸氣滲透
d. 絕緣性高，電阻強，耐電壓擊穿
1、對管道表面進行除銹、除焊渣、除毛刺，清油污、清雜物，并保持清潔干燥。符合GB/T 8923要求，手工除銹應達到St3級，機械除銹應達到Sa2.5級。
2、底漆手工或機械涂刷，確保均勻，無漏涂。
3、底漆3～5分鐘表干后即可纏帶，纏繞聚乙烯雙面膠防腐內帶應符合工程設計防腐層等級及結構要求。
4、選用我公司生產的配套底漆P19。
5、施工溫度：-5～+50℃；禁止雨、雪、霧天濕度＞85%情況下和風沙較大環境下露天施工。
1、防暴曬、防雨淋、防凍保溫、防止壓壞變形。
2、在運輸或存儲中受到-5℃以下暴凍時，需在20℃左右存放48小時，方可使用
3、應在陰凉，溫度5～30℃，相對濕度＜75%的庫房中存放，并遠離熱源與明火。
4、保質期限12個月。
版權所有：山東全民塑膠有限公司
備案號：魯ICP備09078405號-7
魯公網安備 37052102000191號
網站建設：東營遠見網絡
版權所有：山東全民塑膠有限公司
