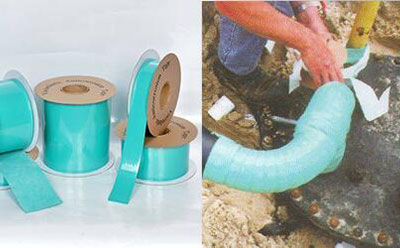

粘彈體防腐膠帶因具備自修復性、高粘性、跟隨基材變形的特性,其起鼓原因通常與材料特性、施工工藝及環境條件密切相關,出現這一情況的原因如下:
一、材料原因
粘彈體膠帶自身柔韌性不足,若膠帶基材與粘彈層的復合工藝存在缺陷,可能導致膠帶在彎曲或變形時內部應力分布不均,形成局部起鼓。
粘彈體膠層由“彈性體基材+增粘劑+防老劑”等組成,若增粘劑添加量不足,導致初始粘結力不夠,或彈性體基材交聯度不當,會導致膠層與基材的“持久粘結力”不足,后期易因環境溫度變化與基材分離起鼓。
生產過程中若膠料混合不均,含顆粒雜質,或涂膠時卷入空氣,膠帶出廠時膠層內部已存在微小雜質或氣泡,貼合后雜質處無法與基材貼合,內部氣泡會隨環境溫度升高膨脹,直接導致膠層起鼓。
二、施工工藝原因
1. 基材表面處理不達標
粘彈體膠層依賴“高粘性”與基材緊密貼合,若基材表面存在雜質或狀態異常,會直接破壞界面粘結,形成起鼓空隙。
基材(如鋼管、管件)表面的軋制油、防銹蠟、粉塵等,會在粘彈體膠層與基材間形成“隔離層”,導致粘彈體膠層無法與基材直接接觸,僅粘在雜質表面,后續因膠層輕微收縮或外力作用,雜質處易脫離基材,形成起鼓。
基材表面有殘留清洗水、冷凝水,粘彈體膠層貼合后,水分無法快速揮發,長期滯留會逐漸削弱膠層與基材的粘結力,水分受熱膨脹時直接頂起膠層,形成“水脹型起鼓”。
若基材未達到Sa2.5級除銹,粘彈體膠層無法包裹并貼合銹跡表面,銹跡與基材的附著力弱,后續銹跡脫落會帶動膠層起鼓;若基材表面過于光滑,粘彈體膠層的“機械錨定效應”不足,粘結力下降,易因輕微外力導致界面分離起鼓。
2. 施工工藝與粘彈體特性不匹配
粘彈體膠層需通過外力壓實,才能讓膠層充分填充基材表面的微小凹陷、排出界面空氣。若手動纏繞時未用專用壓輥反復壓實,或機械纏繞時壓輥壓力過小,膠層與基材間會殘留微小空氣泡,初期可能不明顯,但隨著粘彈體膠層的“蠕變特性”,小氣泡會逐漸聚集變大,形成可見起鼓。
粘彈體膠帶拉伸率通常要求≤5%,若施工時過度拉伸,膠層會因“彈性回縮”產生內應力,后期應力釋放時會拉動膠層與基材分離,在搭接處或拉伸集中區域起鼓;搭接寬度不足,或搭接處未額外壓實,會導致搭接界面存在縫隙,外界水汽/空氣從縫隙滲入,在搭接下方聚集,逐漸頂起膠層形成“搭接起鼓”。
三、環境原因
粘彈體膠層對溫度敏感,且長期受基材熱脹冷縮的應力影響,易因“溫度變形差”導致起鼓。若膠帶用于戶外或溫度變化大的場景,基材(如鋼管)與粘彈體膠層的“熱膨脹系數”差異較大,溫度升高時,膠層膨脹幅度遠大于基材,易在基材凸起處(如焊縫、劃痕)被“頂起”;溫度降低時,膠層收縮幅度更大,易與基材分離形成空隙,逐漸發展為起鼓。
若膠帶用于如塑料管道等柔性基材或受振動/沉降的場景(如埋地管道),基材長期變形會將應力傳遞給粘彈體膠層,若膠層與基材的粘結力不足以抵抗變形應力,會導致局部界面分離,空氣滲入后形成起鼓。
粘彈體防腐膠帶起鼓的核心原因是材料應力釋放、施工缺陷與環境作用的綜合結果。通過優先選擇適配場景的粘彈體型號、嚴格控制基材表面質量、按材料特性規范施工,并關注長期使用環境的溫度變化,才能最大程度避免起鼓。
