三级电影中文字幕,亚洲欧洲视频在线,国产黄片不卡在线免费观看

聚乙烯防腐顆粒

聚乙烯防腐顆粒，又名：聚乙烯專用料。主要用于石油、化工、城建行業中埋地或架空的輸油、輸氣、給排水，介質溫度＜200℃的鋼質管道外壁二層結構/三層結構聚乙烯防腐蝕保護層。

我公司聚乙烯防腐顆粒，是針對高密度聚乙烯（HDPE）耐環境應力性能高，使其滿足GB/T 23257-2017技術標準要求，并專為埋地鋼質管道選用聚乙烯防腐層時所研制的新一代材料。是以高、低兩級密度的聚乙烯樹脂為主料，添加抗環境應力開裂材料和優質的抗氧化材料、防老化材料及多元素的新性能助劑母粒，通過雙螺高混塑化、擠出、切粒、分離、篩選等流程精制而成。

聚乙烯防腐專用料經多年來應用驗證，各項技術指標完全達到所執行的標準要求，已創下諸多的優良業績，成為廣大用戶可信賴的聚乙烯防腐顆粒廠家。

性能指標

項目名稱	單位	數值	項目名稱			單位	數值
聚乙烯專用料			聚乙烯專用料壓片
密度	g/cm³	0.96	體積電阻率			Ω·m	8.42×10¹³
色母含量	%	2.1	耐環境應力開裂(F50,50℃)			h	1650
熔體流動速率 (190℃,2.16kg)	g/10min	0.49	耐化學介質腐蝕(23±2℃,7d)	10%HCI	拉伸強度率	%	90.4
氧化誘導期 (200℃)	Min	52.5		10%HCI	斷裂伸長率	%	95.3
耐熱老化 (100℃,2400h)	%	14.3		10%NaOH	拉伸強度率	%	95.0
聚乙烯專用料壓片				10%NaOH	斷裂伸長率	%	98
拉伸強度	MPa	25.6		10%NaCI	拉伸強度率	%	95.9
斷裂伸長率	%	807		10%NaCI	斷裂伸長率	%	100
維卡軟化點	℃	120	耐紫外線老化 (336h)	拉伸強度率		%	81.3
脆化溫度	℃	-66	耐紫外線老化 (336h)	斷裂伸長率		%	82.9
電氣強度	MV/m	29.5	壓痕硬度(23±2℃）			mm	0.13

供貨信息

a. 顏色：黑

b. 包裝：塑編復合袋

c. 凈重：25kg/袋，可按用戶需求進行

產品特點

a. 耐應力，不開裂

b. 抗沖擊、高電阻

c. 低溫韌性好

d. 抗紫外線、耐老化

使用方法

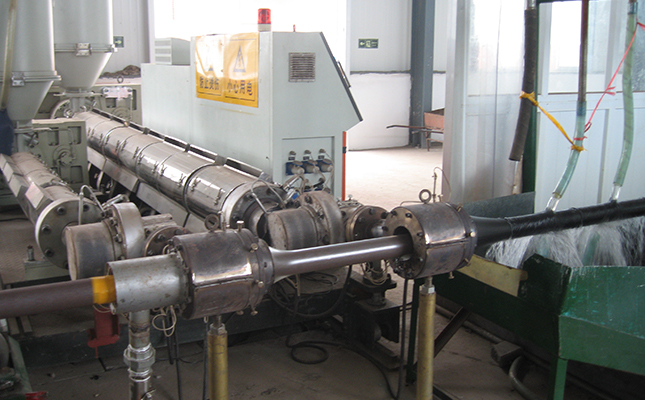

加工性能，可采用擠出包覆工藝或擠出纏繞工藝，使用時通常熔體溫度以170℃～240℃設定。

a. 擠出機預熱的時間和溫度：1區=150℃；2區=160℃；其他區=180℃～200℃；預熱4小時以上。

b. 擠出機生產時溫度調整；1區=170℃；2區=180℃；3區～4區=200℃～220℃；其他區=180～200℃。

c. 生產中斷1小時以上，應將擠出機溫度降至預熱時的溫度，以防過熱包死螺桿并造成機中存料老化和設備受損。

d. 生產中斷時擠出機中的料可能會過熱熔融（“流水”），將余料即時排凈，再開機時按2調溫開機。

e. 應把擠出機名區溫度精度控制在±3℃內，各加熱區的冷卻要有效。

f. 產品最高烘干溫度70℃，如存放時間較長，使用時最好采用熱風烘干，烘干條件為70℃/1h。

j. 以上溫度參數為建議值，實際中請根據現場和設備情況調整至合適的工藝參數。

運輸存儲

a. 防潮、防油污、防酸堿、防暴曬、注意明火。

b. 保證密閉，在常溫＜35℃，相對濕度＜75%的環境下存儲。

c. 保質期限12個月。
