網站首頁 >> 防腐材料 >> 改性EVA熱熔膠

改性EVA熱熔膠

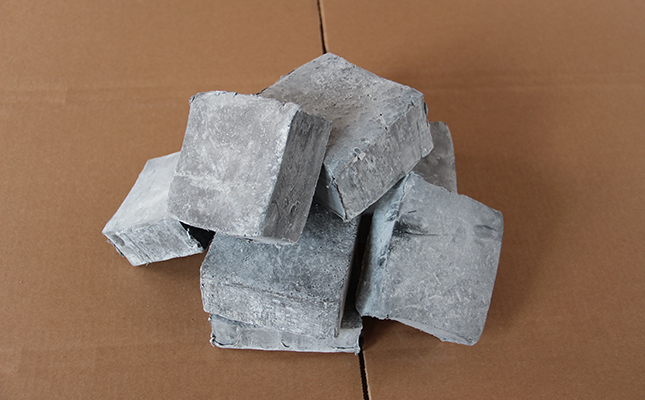

改性EVA熱熔膠，又名：夾克底膠，是我公司聚乙烯防腐層膠粘劑中的一種產品，主要用于埋地鋼質管道聚乙烯包覆工藝（2PE夾克防腐）防腐膠粘劑。為丁基橡膠改性EVA共聚物型熱熔膠。制造標準遵循了SY/T 0413-2002和GB/T 23257技術指標要求，夾克底膠粘接性、密封性和抗老化性十分優異。為油氣、化工管道提供優良的防腐蝕粘接效果。使用時采用浸涂方法預制，設備投資少、操作簡便。該產品在國內已有近二十年應用歷史，深得用戶的信賴，我公司成為2PE防腐工程優選的管道防腐改性EVA熱熔膠專業生產廠家。

產品分為：Ⅰ常溫常用型（較高溫度管道）、Ⅱ低溫型（寒冷地區管道）

產品性能

項目		實測值
		Ⅰ	Ⅱ
軟化點，℃		≥95	≥90
180°剝離強度PE/鋼，kN/m	室溫	≥3.5	≥3.5
	-10℃	/	≥2.5
針入度，1/10㎜		20±2	20±2
剪切強度，MPa		≥1.3	≥1.2
揮發份，％		≤0.2	≤0.3
吸水率，％		≤0.1	≤0.1
電氣強度，KV/㎜		≥15.5	≥16.5
體積電阻率，Ω·m		≥1×10¹⁴	≥1×10¹⁴
100℃×100天熱老化后，剝離強度保率，％		≥75	≥80
190℃旋轉粘度，Pa.s		3-4.5	2-2.5

供貨信息

a. 顏色：黑色

b. 常規包裝選用編織袋，25㎏/袋

c. 可根據客戶需要進行

產品特點

a. 優異的憎水性和不透氣性

b. 粘接強度高，可有效阻止各種腐蝕介質的侵入

c. 與聚乙烯層的兼容性好，可有效防止分層和開裂

d. 粘彈性、自愈性優異

e. 易熔化、易施工、熔融粘度低、涂層均勻

使用工藝說明：（浸涂法）

a. 將固體膠塊放入電加熱熔膠器中熔融。溫度設置160～200℃（也可采用明火加熱熔膠器），并進行攪拌，使熔融過程的膠塊得到充分攪勻。避免因局部溫度過高造成膠老化、膠焦。

b. 將已熔融好的膠移至涂膠器內(涂膠器要有加熱功能或保溫效果)，使膠保持于160℃左右。

c. 將預熱至70～90℃的鋼管通過已調整好的涂膠器刮膠環，使熔融后的膠均勻涂到鋼管外壁。

d. 膠層的厚度、均勻程度與刮膠環控制的孔徑、彈性和熔融后膠的溫度有密切的關聯。

運輸存儲

a. 防潮、防油污、防溶劑、防酸堿、防陽光暴曬，注意明火。

b. 在常溫＜35℃，相對濕度＜75%的環境下存儲。

c. 保質期限12個月。
